TXV vs EEV: Katup Ekspansi mana yang Lebih Baik untuk Sistem Refrigerasi?

Memahami Perbedaan TXV dan EEV dalam Sistem Refrigerasi: Mana yang Lebih Efisien???

Tahukah kamu, dalam dunia industri maupun komersial terutama pada sistem pendingin, baik untuk cold storage, chiller dan mesin pendingin lainnya, efisiensi energi jadi isu utama. Salah satu komponen yang sangat menentukan efisiensi adalah katup ekspansi yang memiliki peran vital sebagai pengatur aliran refrigeran dari sisi tekanan tinggi (kondensor) menuju sisi tekanan rendah (evaporator).

Nah, artikel ini akan membahas secara detail perbedaan antara Thermostatic Expansion Valve (TXV) dan Electronic Expansion Valve (EEV), mencakup prinsip kerja, kelebihan, kekurangan, serta aplikasinya di lapangan.

1. Apa Itu TXV?

1.1. Pengertian

TXV (Thermostatic Expansion Valve) adalah katup ekspansi yang bekerja secara mekanis. Alat ini mengatur jumlah refrigerant yang masuk ke evaporator berdasarkan suhu yang terdeteksi.

1.2. Prinsip Kerja

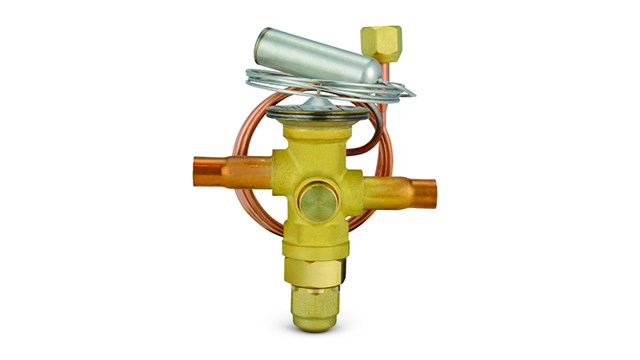

TXV menggunakan bulb sensor yang ditempelkan pada pipa keluar evaporator. Sensor ini berisi cairan khusus yang memuai sesuai suhu. Jika suhu pipa naik, cairan memuai ➝ menekan diafragma ➝ katup terbuka lebih lebar ➝ refrigerant bertambah. Jika suhu turun, tekanan cairan berkurang ➝ katup menutup sebagian.

1.3. Aplikasi Nyata

• Cold storage dengan beban stabil.

• Showcase pendingin/minimarket.

• AC rumah & kantor sederhana.

1.4. Kelebihan:

• Mudah digunakan karena bekerja secara mekanis dengan sensor bulb dan tekanan, sehingga instalasi maupun setting lebih sederhana.

• Tidak membutuhkan listrik tambahan, sehingga tetap bisa bekerja meskipun pasokan listrik tidak stabil.

• Biaya awal dan perawatan lebih rendah, cocok untuk sistem pendingin sederhana atau usaha kecil.

• Perawatan mudah karena desainnya sederhana; cukup dibersihkan atau diganti komponennya jika rusak.

1.5. Kekurangan:

• Kurang presisi dalam mengatur aliran refrigerant karena hanya mengandalkan suhu bulb, sehingga responnya lambat ketika beban pendinginan berubah drastis.

• Rentan tersumbat oleh kotoran atau oli, karena lubang katup kecil.

• Tidak ideal untuk sistem modern yang menuntut efisiensi energi tinggi dan kontrol otomatis.

• Superheat yang dijaga kurang stabil (umumnya 3–6 °C) sehingga konsumsi energi lebih boros.

2. Apa Itu EEV?

2.1. Pengertian

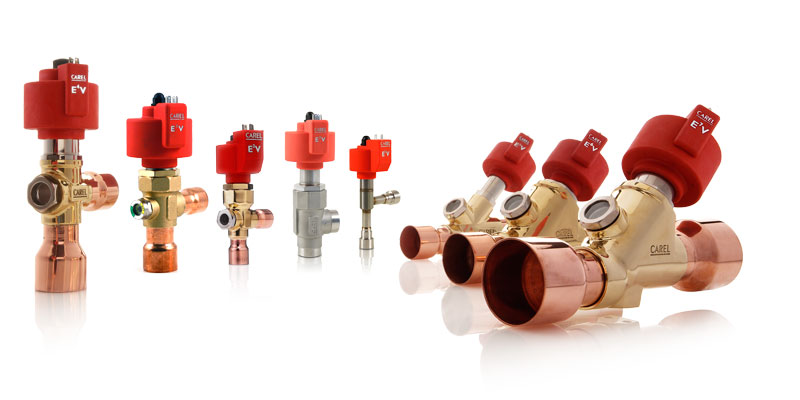

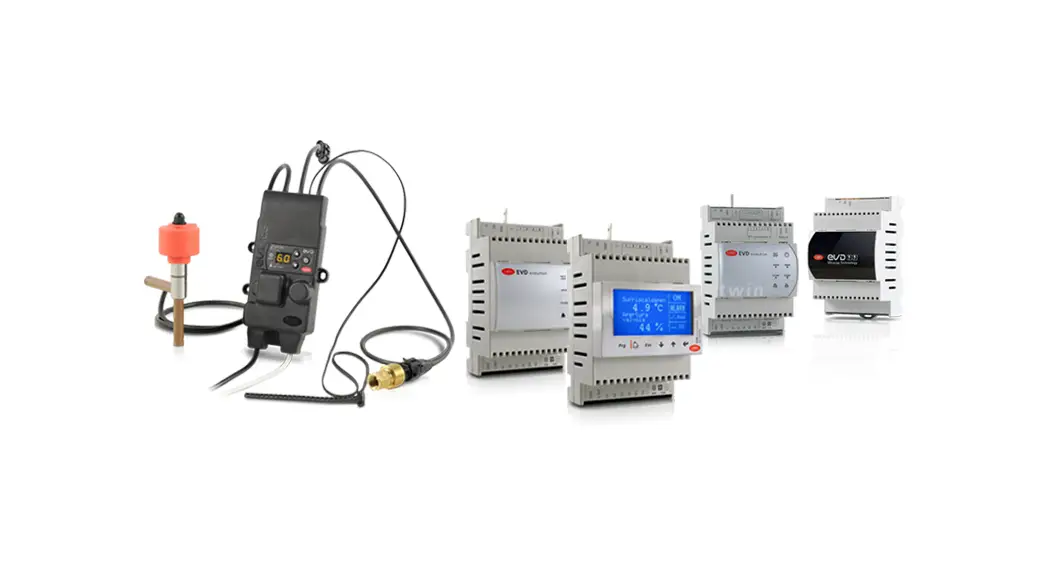

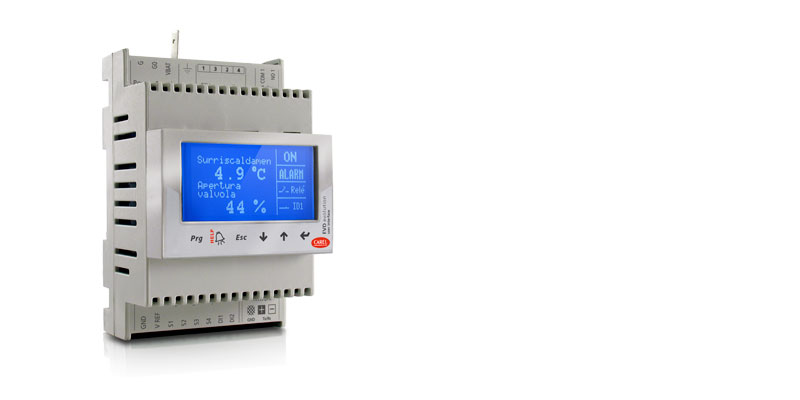

EEV (Electronic Expansion Valve) adalah katup ekspansi yang bekerja secara elektronik menggunakan sinyal dari controller, sensor suhu, dan sensor tekanan.

2.2. Prinsip Kerja

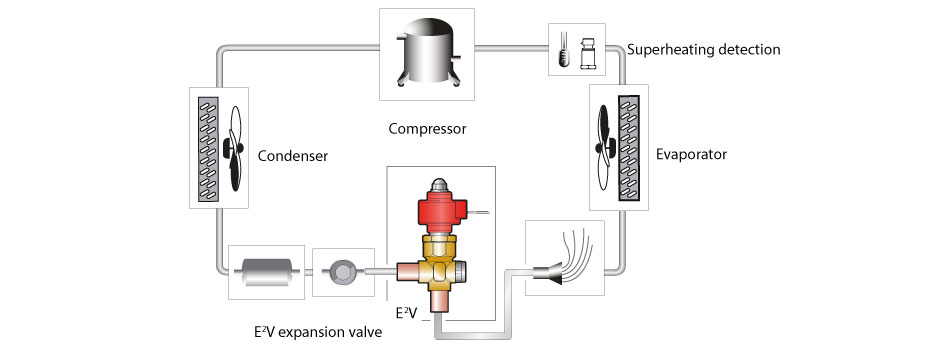

EEV menggunakan stepper motor untuk membuka atau menutup katup dengan presisi. Motor ini dikontrol oleh sinyal elektronik berdasarkan data sensor. Artinya, EEV bisa menyesuaikan aliran refrigerant secara real-time sesuai kebutuhan beban pendinginan.

2.3. Aplikasi Nyata

• Sistem pendingin industri skala besar (misal pabrik es, cold chain logistik).

• Chiller modern di hotel/mall.

• Sistem hemat energi berbasis IoT.

2.4. Kelebihan:

• Memberikan kontrol aliran refrigerant yang sangat presisi melalui sensor suhu, tekanan, dan stepper motor.

• Mampu merespons perubahan beban pendinginan dengan cepat, menjaga suhu ruangan atau produk tetap stabil meskipun beban berubah tiba-tiba.

• Efisiensi energi lebih tinggi karena refrigerant dialirkan sesuai kebutuhan aktual, sehingga kinerja kompresor lebih hemat.

• Mendukung integrasi dengan sistem modern, termasuk IoT, PLC, dan monitoring jarak jauh.

• Menjaga superheat tetap stabil (0,5–2 °C) sehingga evaporator lebih optimal dan risiko kerusakan kompresor lebih kecil.

2.5. Kekurangan:

• Biaya awal lebih tinggi karena memerlukan sensor, controller, dan motor stepper.

• Membutuhkan listrik untuk beroperasi, sehingga sangat tergantung pada pasokan daya yang stabil.

• Perawatan lebih rumit karena melibatkan komponen elektronik yang sensitif.

• Tidak semua teknisi dapat memperbaikinya; biasanya perlu tenaga ahli khusus dan suku cadang yang lebih mahal.

2.6. Video Cara Kerja:

3. Perbandingan TXV vs EEV

Berikut video perbandingan singkat yang memudahkan Anda untuk memahaminya:

Sumber: Zhang, X. et al. (2017). International Journal of Refrigeration; ASHRAE Handbook – Refrigeration (2018); Yang, S. et al. (2019). Applied Thermal Engineering.

4. Kesimpulan

Secara keseluruhan, TXV (Thermostatic Expansion Valve) dan EEV (Electronic Expansion Valve) memiliki keunggulan masing-masing sesuai kebutuhan sistem pendingin.

TXV (Thermostatic Expansion Valve)

• Solusi mekanis yang sederhana dan handal.

• Tidak membutuhkan listrik untuk beroperasi.

• Cocok untuk sistem dengan beban relatif stabil.

• Umumnya digunakan pada usaha kecil dan menengah.

• Biaya awal lebih ringan.

• Keterbatasan: presisi lebih rendah karena hanya mengandalkan perubahan temperatur dan tekanan.

• Respon kurang optimal jika kondisi beban sering berubah.

EEV (Electronic Expansion Valve)

• Teknologi modern dengan kontrol aliran refrigeran lebih presisi.

• Menggunakan sensor suhu dan tekanan + kontrol elektronik.

• Menjaga superheat lebih stabil.

• Respon cepat terhadap variasi beban.

• Memberikan efisiensi energi lebih tinggi.

• Dapat menghemat energi 5–10% dibandingkan TXV.

• Cocok untuk aplikasi skala besar: supermarket, cold storage, sistem pendingin kompresor inverter.

Dengan demikian, TXV lebih tepat dipilih apabila kebutuhan utamanya adalah kesederhanaan dan keandalan dasar, sementara EEV menjadi pilihan terbaik untuk sistem modern yang menuntut efisiensi energi, akurasi kontrol, dan prospek jangka panjang. Jika dilihat secara angka maupun tren industri terkini, EEV jelas lebih unggul dan menjadi investasi strategis untuk usaha yang ingin terus berkembang di era persaingan ketat.
